Jesteśmy jedną z nielicznych firm na rynku, która kontroluje cały proces dostarczania budynków stalowych od wstępnego szkicu pomysłu Klienta na papierze do produkcji i montażu hali. Dzięki temu możemy zagwarantować wysoką jakość na każdym etapie zamówienia.
Każdego naszego Klienta traktujemy indywidualnie. Ostateczny produkt to zawsze składowa Jego pomysłów i naszego wieloletniego doświadczenia. Pomaga nam ono uwzględnić w projektach i konstrukcjach szczególne potrzeby Odbiorców i Użytkowników. Determinują one wybory dotyczące typów dachów i ścian, elementów wyposażenia czy kolorów.
Budynki mogą mieć nieograniczoną długość, z rozpiętością jednej nawy do 70 metrów. Nasz elastyczny system pozwala dopasować wysokość hali do prowadzonej przez Klienta działalności – nie ma znaczenia czy jest to nowoczesny magazyn wysokiego składowania, hala widowiskowo-sportowa, czy też hangar lotniczy.
Stawiamy zarówno pojedyncze obiekty, jak i kompleksy hal.
Hale stalowe w systemie LLENTAB można rozbudowywać, zmieniać ich układ lub przeznaczenie. Możliwe jest również docieplenie nieizolowanych ścian i dachu. Hale można budować w kilku etapach dostosowując do aktualnych warunków i potrzeb. System konstrukcji umożliwia również demontaż i montaż hali w innym miejscu.
W styczniu zakończyliśmy budowę dwóch kompleksów hal: usługowego i handlowego.
PL006817 HKL BAUMASCHINEN
HKL BAUMASCHINEN w ofercie ma maszyny i urządzenia budowlane oraz kontenery i ogrodzenia. Ze swoją ofertą wynajmową, sprzedażową i serwisową jest wiodącym partnerem dla przemysłu, rzemiosła, zakładów komunalnych i budowlanych. Szczegółowa oferta obejmuje między innymi koparki kompaktowe, minikoparki, ładowarki kołowe, walce, kompresory, samochody służące do transportu, generatory, maszyny teleskopowe i systemy przestrzenne.
Hala z przybudówką, w której działać będą serwis i myjnia maszyn budowlanych stoi już w Rudzie Śląskiej.
Przyjęliśmy obciążenia śniegiem 0.9 kN/m2, wiatrem 0.65 kN/m2, technologiczne 0.30 kN/m2 oraz pod fotowoltaikę na jednej połaci dachu, na powierzchni około 200 m2 – 0.17 kN/m2.
Zamawiający przygotował fundament zgodnie z otrzymanymi od nas wytycznymi.
Konstrukcja to poprzeczne ramy stalowe z ryglem stalowym kratowym dwuspadowym o nachyleniu pasa górnego 7° i słupy ram połączone węzłami sztywnymi z ryglem oraz przegubowo z fundamentem.
W konstrukcji przybudówki zastosowaliśmy przy słupach zastrzały od wysokości 2.3 m. Uwzględniliśmy też wzmocnienia pod dwie centrale wentylacyjne.
Użyte materiały spełniają wymogi dla budynków o klasie odporności ogniowej E.
Dach w typie 5 izolacji od zewnątrz pokryliśmy blachą stalową trapezową TP46. Blacha jest lakierowana i ocynkowana, ma grubość 0.63 mm. Zamocowaliśmy ją przy pomocy blachowkrętów ze stali nierdzewnej z podkładkami samowulkanizującymi. Do izolacji użyliśmy wełnę szklaną o grubości 270 mm, która spełnia wymogi dla obiektów z temperaturą wewnątrz przekraczającą 16°C.
Pomiędzy wełną a blachą sufitową położyliśmy folię paroszczelną. Izolacja wentylowana jest przez kalenicę.
Sufit wyłożyliśmy białoszarą 9002, ocynkowaną na gorącą blachą trapezową TP46. Zamocowaliśmy ją przy pomocy blachowkrętów ocynkowanych ogniowo.
Dach przybudówki wykonaliśmy w identycznej technologii jak dach hali.
Ściany w typie 6 izolacji zrobiliśmy z płyty warstwowej wypełnionej pianką PIR o grubości 120 mm z okładzinami z ocynkowanej i lakierowanej blachy stalowej. Płytę zamocowaliśmy w układzie pionowym z ukrytym łącznikiem przy pomocy ocynkowanych wkrętów samowiercących.
Od wewnątrz słupy hali są widoczne.
Ściany przybudówki wykonaliśmy w identycznej technologii jak ściany hali.
Na całą szerokość hali do wysokości sufitu postawiliśmy dwie ścianki działowe zrobione z płyt warstwowych wypełnionych pianką PIR.
Przygotowaliśmy otwory opierzone z konstrukcją umożliwiającą montaż stolarki drzwiowej i bram. Pasma dachowe z konsolami dla zabezpieczenia przy prowadzeniu prac konserwacyjnych z powierzchni dachu doświetlą halę.
Wstawiliśmy bramy podnoszone elektrycznie. Jedna z nich ma silnik dostosowany do pracy w warunkach myjni, dwie – dodatkowe drzwi wejściowe.
Halę wyposażyliśmy w drabinę aluminiową, drzwi zewnętrzne i wewnętrzne, 6 stalowych i 3 gumowe przejścia przez dach.
Po obu stronach hali oraz po jednej stronie przybudówki znajdują się rynny i rury spustowe.
W kolorystyce hali dominuje kolor srebrny aluminiowy 9006. Sufit, ściany działowe i wewnętrzne są białoszare 9002. Na tle szarości uwagę zwracają niebieskie bramy 5010.

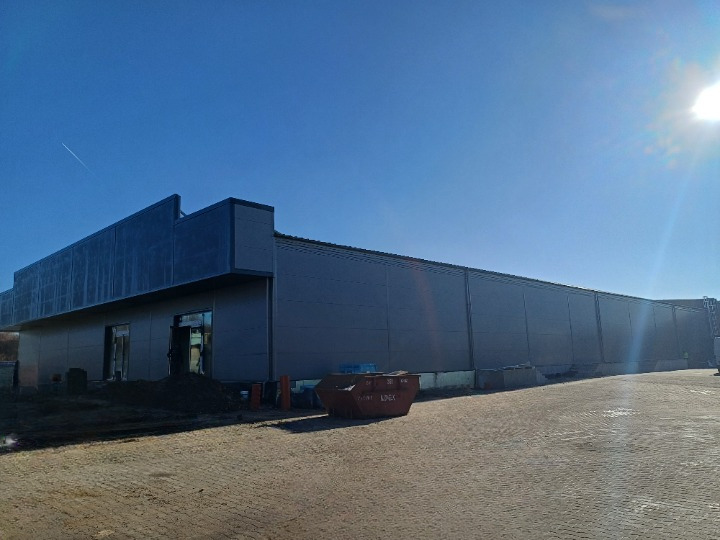

PL006680 NRC 13
W Katowicach (woj. śląskie) wybudowaliśmy galerię handlową.
To kompleks dwóch hal: A szerszej i B węższej. Łączna powierzchnia liczona wraz z murem wynosi 4600 m2.
W LLENTAB łączymy znajomość środowiska z wymaganiami stawianymi budynkom. Dbamy o wysoką odporność korozyjną konstrukcji w budynkach, których elementy konstrukcyjne narażone są stale na działanie warunków atmosferycznych. Zawsze spełniamy wymogi norm obciążenia wiatrem i śniegiem. I tak dla hali NRC przyjęliśmy zwiększone obciążenie śniegiem, obciążenie wiatrem dla strefy 1, kategoria terenu 3, obciążenie pod fotowoltaikę oraz sufit podwieszany i instalacje.
Hale zmontowaliśmy na przygotowanym przez Zamawiającego fundamencie betonowym, do którego daliśmy wytyczne.
Konstrukcję nośną stanowią poprzeczne ramy stalowe z ryglem stalowym kratowym dwuspadowym o nachyleniu pasa górnego w hali A – 6° i hali B – 7° i poziomych pasach dolnych. Słupy ram połączone są przegubowo z ryglem oraz przez utwierdzenie z fundamentem.
W hali A stalowe słupy środkowe oraz słupy szczytowe obudowaliśmy płytą ogniową Ridurit do R30 i utwierdziliśmy przy fundamencie butem stalowym. Hala ma dwa rzędy podpór pośrednich i żelbetowe słupy ścian długich.
Część obudowy ściany długiej i szczytowej jest murowana.
Podciągi likwidują część słupów środkowych.
Konstrukcja dźwigarów dachu hali A wspiera się przegubowo na słupach żelbetowych.
W konstrukcji uwzględniliśmy montaż central wentylacyjnych, instalacji chłodniczej, reklamy i dodatkowego wzmocnienia.
W hali B stalowe słupy środkowe, słupy ścian długich i jednej ściany szczytowej obudowaliśmy płytą ogniową Ridurit do R30. Aby skrócić czas wykonania i obniżyć koszt fundamentów zmieniliśmy posadowienie ze słupów utwierdzonych w fundamencie na utwierdzenie butami stalowymi.
Podciągi eliminują część słupów środkowych.
W konstrukcji uwzględniliśmy między innymi montaż banneru reklamowego oraz belek pod centrale wentylacyjne.
Na murowanej ścianie między obiema halami wspierają się przegubowo płatwie obu hal oraz jeden z podciągów hali A. Ściana ta zapewnia też dylatację między halami.
Użyte materiały spełniają wymogi dla budynków o klasie odporności ogniowej D.
Zewnętrzną stronę dachów wykonanych w typie 5 izolacji pokryliśmy ocynkowaną i lakierowaną blachą stalową trapezową TP46 o grubości 0.63 mm. Zamocowaliśmy ją przy pomocy blachowkrętów ze stali nierdzewnej z podkładkami samowulkanizującymi.
Do izolacji użyliśmy wełnę szklaną o grubości 270 mm, która zapewni w obiekcie temperatury powyżej 16°C.
Pomiędzy wełną a blachą sufitową położyliśmy folię paroszczelną.
Izolacja wentylowana jest poprzez kalenicę.
Sufit wyłożyliśmy białoszarą (LL9002) blachą stalową TP46 tej samej grubości, co blacha zewnętrzna. Blachowkręty ocynkowane ogniowo posłużyły do montażu blachy.
Ten typ izolacji umożliwia łatwy i tani montaż fotowoltaiki.
Dachy hal mają kolor srebrny ciemny RAL9007.
Ściany w typie 7 izolacji zrobiliśmy z płyt warstwowych w układzie poziomym, wypełnionych wełną mineralną o grubości 200 mm. Płyty posiadają okładziny z lakierowanej i ocynkowanej blachy stalowej grubości 0.5 mm.
Obudowane pożarowo słupy od wewnątrz hali są widoczne.
Ściany zewnętrzne są w dwóch odcieniach szarości: RAL9007 i 7016, ściany wewnętrze są białoszare RAL9002.
Przygotowaliśmy otwory pod bramy, drzwi i okna oraz opierzone otwory pod stolarkę fasadową na frontach obu hal.
Wysokie attyki zasłaniające dach na ścianie szczytowej i na jednej ścianie długiej frontowej będą pełnić funkcję zadaszeń nad wejściami. Obudowaliśmy je płytą warstwową z wełną grubości 120 mm.
Dok z mostkiem, uszczelnieniem, kompletem naprowadzaczy i odbojów usprawnią obsługę dostaw.
Rynny i rury w kolorze dachu i części ścian zamontowaliśmy po obu stronach budynków. Dodatkowo zastosowaliśmy elektrycznie ogrzewane koryta. Zamocowaliśmy rurkę asekuracyjną i drabinę aluminiową.
NRC zrealizowało z LLENTAB już trzynasty projekt.
