Informacje techniczne i typy hal stalowych

LLENTAB oferuje hale o różnych wielkościach, konstrukcji, systemach dachowych, izolacji, systemach ściennych, ognioodporności i kombinacjach kolorystycznych. Stałe poszukiwanie najlepszych rozwiązań technicznych i rozwój zakładów produkcyjnych czyni nas jednym z wiodących projektantów i producentów hal stalowych w Europie. Profile produkowane na liniach high-tech pozwalają nam dostarczać konstrukcje stalowe hal o nieograniczonych rozmiarach i rozpiętościach do 100 m. Powleczone ogniowo profile gięte na zimno gwarantują długotrwałą jakość i niskie zużycie stali. Połączenie za pomocą śrub umożliwia szybki montaż konstrukcji i długotrwałą ochronę przed korozją stali. Wszystkie nasze profile mają otwory wybijane podczas procesu produkcji co w połączeniu z etykietowaniem każdego profilu, zapewnia prawidłowy montaż. LLENTAB wykorzystuje profile o grubości od 1,5 do 7 mm. Do wszystkich profili o grubości do 7 mm stosuje się stal o wysokiej wytrzymałości. Nasze profile produkowane są ze stali powleczonej ogniowo dostarczanej do nas w zwojach.
– W przypadku cieńszych profili (poniżej 3 mm) stosuje się warstwę ochrony antykorozyjnej Z-275,
– Dla profili o grubości 3 mm stosuje się warstwę ochrony antykorozyjnej Z-450
– Natomiast dla profili 4 mm i grubszych stosuje się warstwę ochrony antykorozyjnej ZM-310 lub Z-450.
Profile są wykonywane w procesie ciągłym w wielu rozmiarach, jednak głównie stosujemy następujące kształty: Z (głównie na płatwie i rygle ścienne), C (krzyżulce, elementy słupów i pasy ram) i Ω (dla górnego i dolnego kołnierza ramy).

Słupy LLENTAB wykonane są z profili C, począwszy od dwóch połączonych profili C aż po słupy kratownicowe do bardzo wysokich budynków i hal z torowiskiem dla suwnicy. Standardowe typy słupów:

Słupy 2xC

  •     2xC170: grubość 3/4/5/6 mm
  •     2xC250: grubość 3/4/5/6 mm
  •     2xC300: grubość 5/6 mm
  •     2xC360: grubość 4/5/6 mm
  •     2xC380: grubość 6 mm

Słupy QUADRO (4xC)

  •     4xC360: grubość 4/5/6 mm

Słupy kratownicowe (2 pary słupów 2xC w odległości 500~1200 mm)

  •     4xC170: grubość 3/4/5/6 mm
  •     4xC250: grubość 3/4/5/6 mm
  •     Może być kombinacja profili 170 mm i 250 mm
Slupy profilowane 2xC

Słupy profilowane 2xC

Slupy profilowane QUADRO, 4xC

Słupy profilowane QUADRO, 4xC

Slupy kratownicowe

Słupy kratownicowe

Prosty słup I/H

Rozwiązanie zaprojektowane specjalnie dla hal z torami podsuwnicowymi

Połączenia śrubowe

Słup ze stali gorącowalcowanej

Powierzchnia ocynkowana lub lakierowana w kolorze RAL

Warianty słupów - prosty słup I/H
Warianty słupów - prosty słup I/H

Prefabrykowany słup żelbetowy

Na życzenie inwestora lub w zależności od projektu i innych potrzeb względem budynku

Konstrukcja dachu połączona ze słupem przy użyciu kotew lub marek stalowych

Konstrukcja drugorzędna połączona za pomocą kotew lub marek stalowych

Połączenia słupa z fundamentem

1) Stopa fundamentu   2) Słup konstrukcji głównej   3) Przewiązka    4) Śruba montażowa, podkładka i nakrętka   5) Kotwy wklejane lub wypuszczane z fundamentu

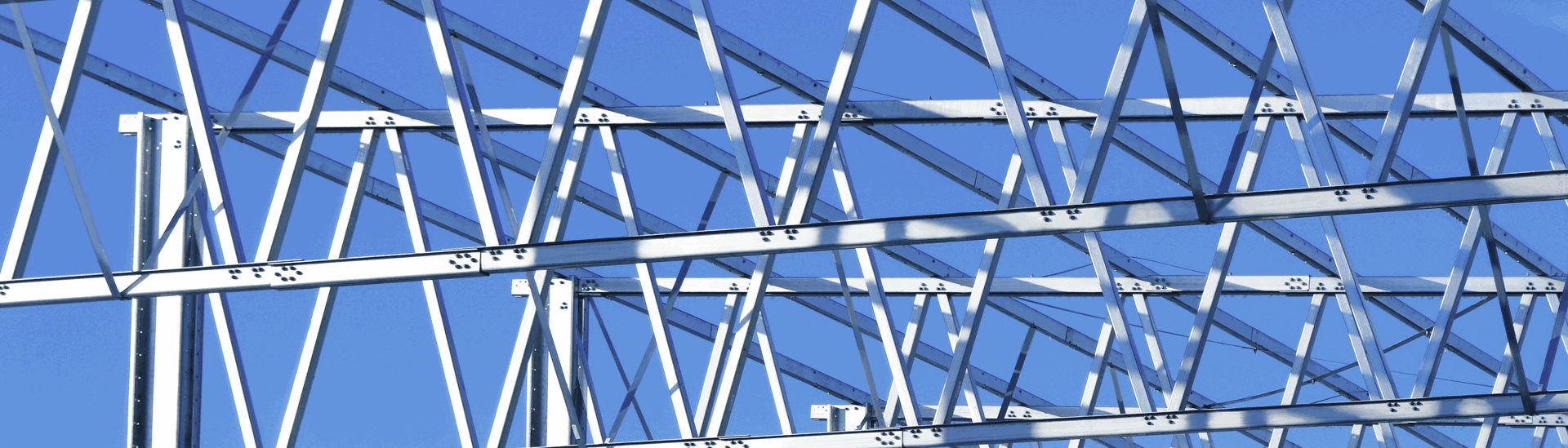

Dzwigar kratowy LLENTAB

Kratownice są podstawową konstrukcją nośną dachu hali. Tworzą je pas górny i dolny połączone krzyżulcami. Pasy boczne wykonane są najczęściej z profili w kształcie “omegi” lub pary profili C. Krzyżulce to profile C. Pasy górny i dolny mogą mieć różne kąty nachylenia. Nachylenie pasa górnego określa wynikające z tego nachylenie dachu.

platwie dachowe LLENTAB

Płatwie dachowe są drugorzędną konstrukcją nośną dachu hali przymocowaną do kratownic. Te profile przenoszą pionowe obciażenie wiatrem z pokrycia dachowego. Płatwie dachowe są zwykle projektowane jako belki ciągłe i są również częścią wzmocnienia dachu i stabilizują pas górnego dźwigara przed ugięciami. Profile Z są najczęściej używane do płatwi dachowych.

rygle scienne LLENTAB

Rygle ścienne są drugorzędną konstrukcją nośną ściany hali przymocowaną do slupów. Tworzą je poziome belki przenoszące poziome obciążenie wiatrem z okładzin ściennych (blachy lub płyt warstwowych). Rygle ścienne są zwykle projektowane jako elementy łączone. Obciążenie z rzeczywistej masy okładziny przenoszone jest na fundament lub belkę podwalinową. Rygle ścienne są najczęściej wykonywane z profili Z lub C.

Konstrukcja ścian szczytowych

Rama dachowa

Elastyczność systemu LLENTAB stwarza możliwość dostarczania różnych połaci dachowych zgodnie z potrzebami Klienta. Konstrukcje stalowe LLENTAB można projektować z izolowanym lub nieizolowanym dachem, z dachem jednospadowym, dwuspadowym lub wielospadowym i nachyleniem dachu 1°, 2°, 3°, 4°, 6°, 7°, 11°, 14°, 17° lub 21°. LLENTAB oferuje kilka rodzajów dachów:

  • membrana – dachy płaskie
  • płyta warstwowa
  • blacha-wełna-blacha

Ściany

Ściany szczytowe mogą być nośne lub z nawisem. Dostosuj swój budynek, wybierając między nieizolowanymi lub izolowanymi ścianami. Wybierz wygląd płyt warstwowych, które można zamontować pionowo lub poziomo.

Obudowa ścian i dachu bez izolacji

Nasz nieizolowany dach wykonany jest z wysokiej jakości powlekanej i ocynkowanej trapezowej blachy TP46, umieszczonej na płatwiach w kształcie litery Z. Dodatkowo odwrotna strona blachy dachowej standardowo pokryta jest warstwę NCD, która zapobiega kondensacji pary wodnej.

Nieizolowane ściany są gładkie, stabilne i popularne wśród Klientów w całej Europie. Jeśli zmienisz swoje potrzeby, możesz później dodać izolację. Dostępnych jest kilka opcji izolacji budynku przed zimnem lub ciepłem, w tym różne grubości izolacji i kilka rodzajów słupów (odsłonięte, obudowane lub ukryte). Oprócz naszych płyt warstwowych i standardowych rozwiązań z blachy stalowej, możemy dostarczyć opcjonalny profil SINUS lub stalową obudowę fasadową w razie potrzeby.

Typy izolacji ścian

(blacha-izolacja-blacha od zewnętrznej strony słupków – Uc 0,20 dla izolacji o grubości 240 mm)

Izolacja ścian LLENTAB typ 3

(typ 3 plus obudowane słupy – Uc 0,20 dla izolacji o grubości 240 mm)

Izolacja ścian LLENTAB typ 4

(płyty warstwowe w układzie pionowym  – Uc 0,20 dla 120 mm PIR lub 200 mm wełny mineralnej)

Izolacja ścian LLENTAB typ 6

(płyty warstwowe w układzie poziomym – Uc 0,20 dla 120 mm PIR lub 200 mm wełny mineralnej)

Izolacja ścian LLENTAB typ 7

(płyty warstwowe zamontowane od wewnątrz  – Uc 0,20 dla 120 mm PIR)

Izolacja ścian LLENTAB typ 6W

Typy izolacji dachu

W zależności od rodzaju prowadzonej działalności, oraz od wymogów Klienta montujemy jeden z 8 typów izolacji dachu

(Uc 0.15 dla izolacji o grubości 270 mm)

Izolacja dachu LLENTAB typ 5

(Uc 0.15 dla izolacji o grubości 300 mm)

Izolacja dachu LLENTAB typ 2

(Uc 0.18 dla izolacji o grubości 300 mm)

Izolacja dachu LLENTAB typ 4

(Uc 0.15 dla izolacji o grubości 250 mm)

Izolacja dachu LLENTAB typ SP

(Uc 0.15 dla izolacji o grubości 250 mm)

Izolacja dachu LLENTAB typu SPH

(Uc 0.15 dla izolacji o grubości 160 mm)

Izolacja dachu LLENTAB typ 6

(Uc 0.15 dla izolacji o grubości 160 mm)

Izolacja dachu LLENTAB typ 6W

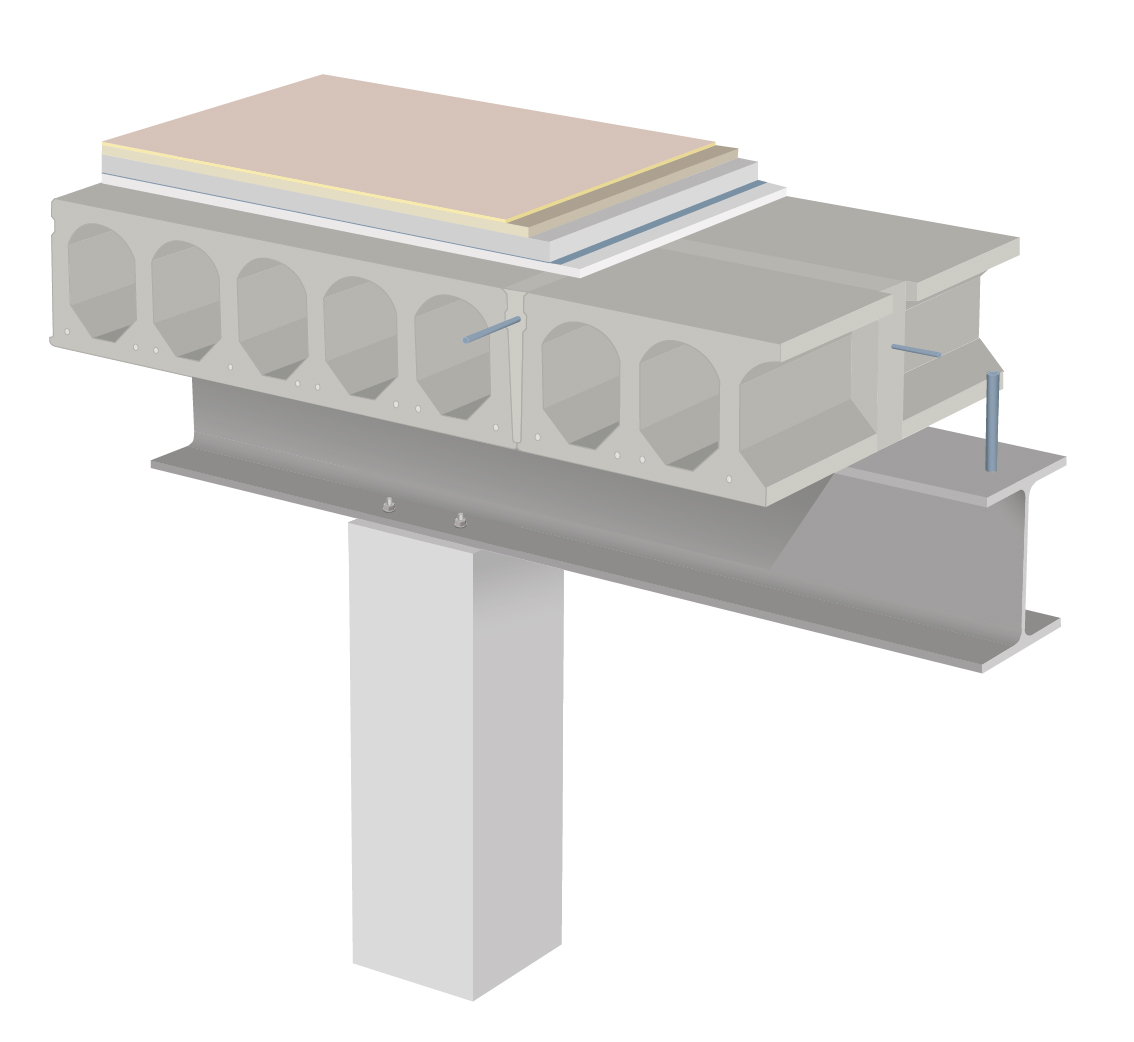

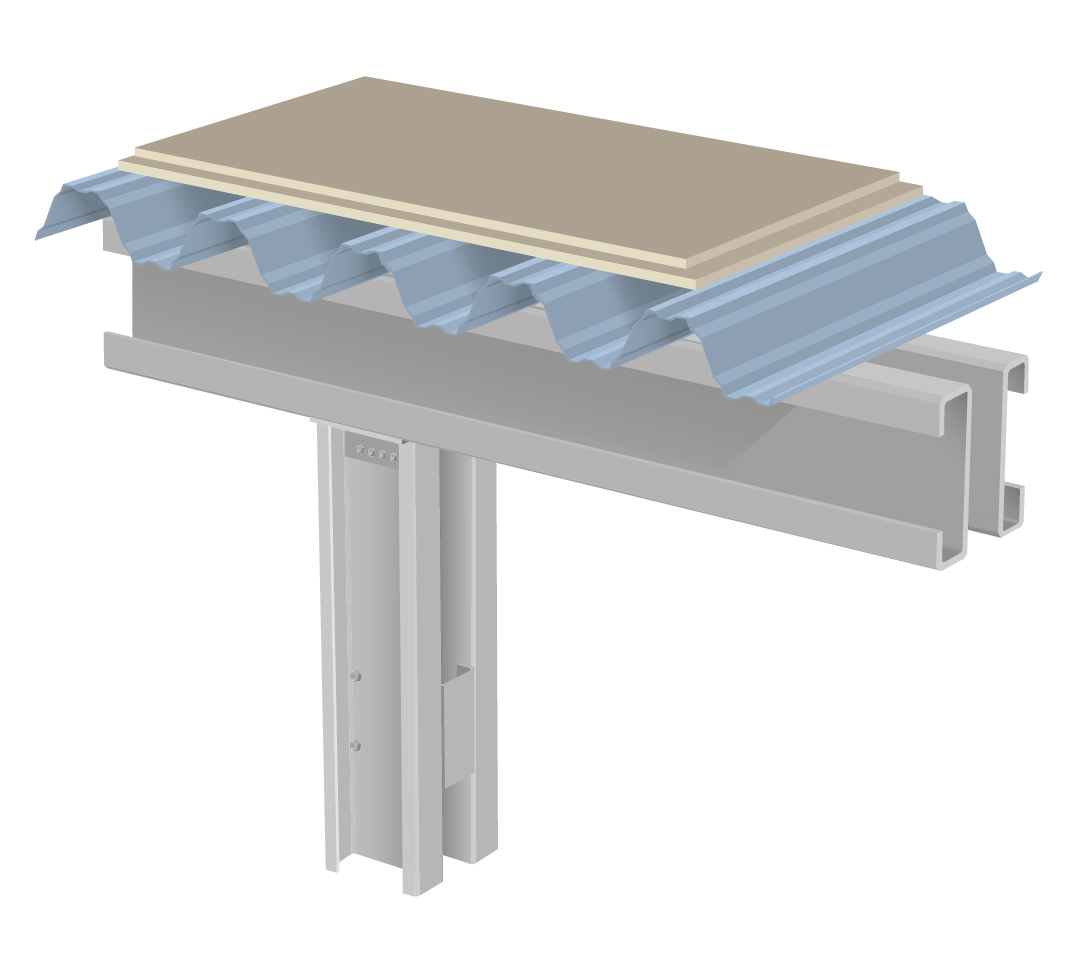

Podłogi antresol hal LLENTAB

Certyfikat CE

Zapewnienie jakości odbywa się zgodnie z wytycznymi ISO 9001, EN 1090-1 i EN 1090-2, a także ustawodawstwem w każdym kraju obejmującym wszystkie spółki zależne w ramach Grupy. Prace budowlane i produkcja są corocznie sprawdzane pod kątem zgodności z wymaganiami normy EN 1090-1 i potwierdzone certyfikatem firmy AAA Certification AB.
